Confortement des fondations d'une église par injection de résine expansive : Joinville-le-Pont (Val-de-Marne)

Fissures verticales et vides résiduels sous les fondations de l'église Saint-Charles-Borromée à Joinville-le-Pont (94) : comment AccesBTP a conforté durablement les sols d'assise par injection de résine expansive, sans interrompre la vie du quartier.

Le contexte de la stabilisation par injection de résine expansive

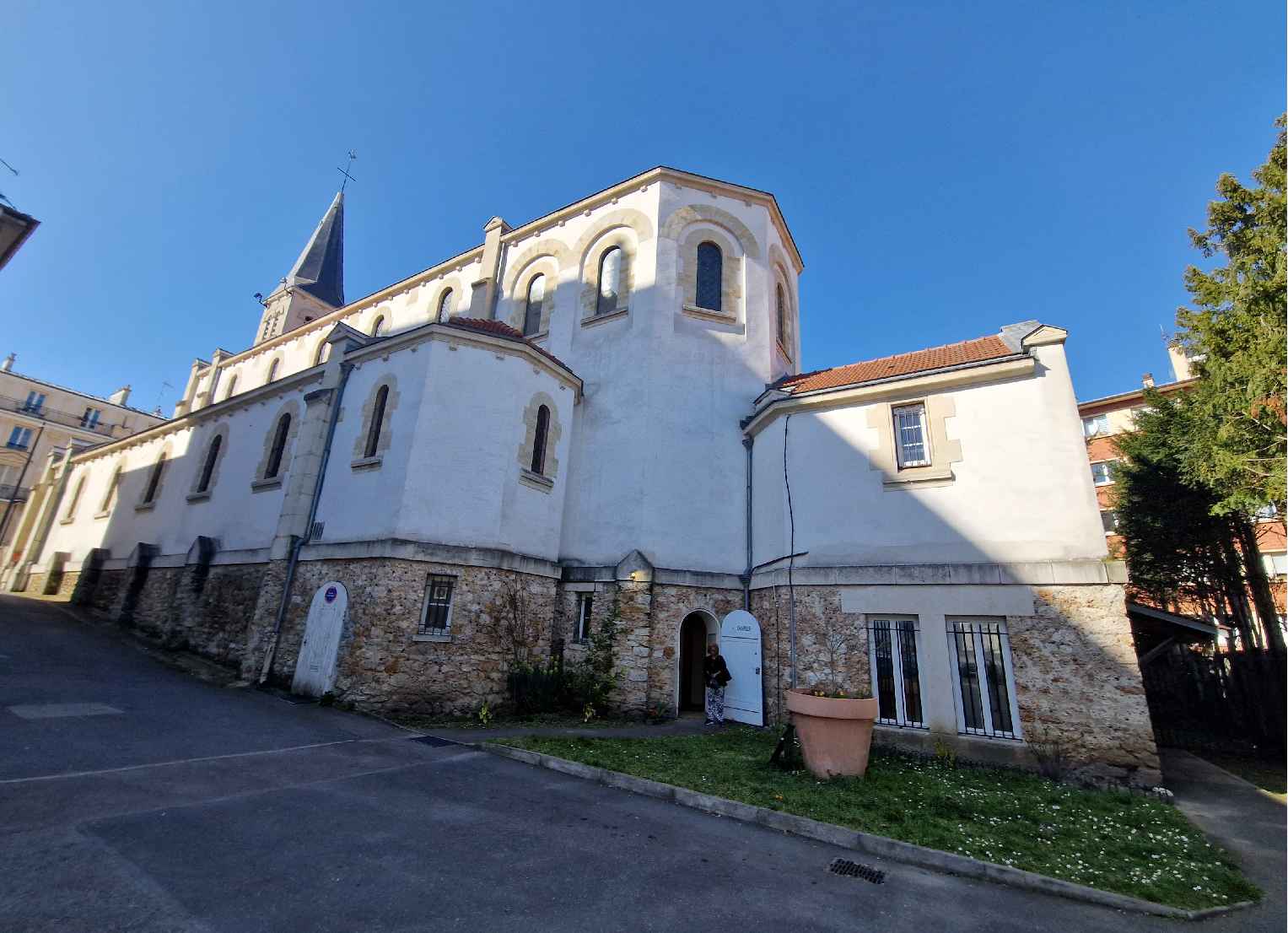

L'église Saint-Charles-Borromée est un édifice ancien du Val-de-Marne, situé 5 rue de Paris à Joinville-le-Pont (94340). Sa construction aurait débuté en 1856 pour s'achever vers 1860, selon l'Observatoire du Patrimoine Religieux. Comme beaucoup de bâtiments patrimoniaux de cette époque, l'édifice présentait des désordres visibles en façade : des fissures verticales révélatrices d'un mouvement du bâti.

Le sinistre constaté : des défauts de portance et des vides sous les fondations

Les investigations géotechniques missionnées par la Mairie de Joinville-le-Pont ont confirmé que les fissures observées en façade trouvaient leur origine dans une insuffisance de portance des sols supportant les fondations de l'église. Des vides résiduels, susceptibles de s'aggraver dans le temps, fragilisaient l'assise du bâtiment.

À cette problématique géotechnique est venue s'ajouter une seconde difficulté, découverte lors des opérations préparatoires : l'inspection vidéo des réseaux enterrés a révélé une canalisation d'évacuation des eaux pluviales cassée à proximité immédiate de la zone de travaux. Cette dégradation constituait une cause probable supplémentaire des vides observés sous les fondations, les fuites successives ayant pu entraîner un lessivage progressif des sols.

La solution d'injection de résine expansive par AccesBTP

Un procédé non invasif adapté au bâti patrimonial

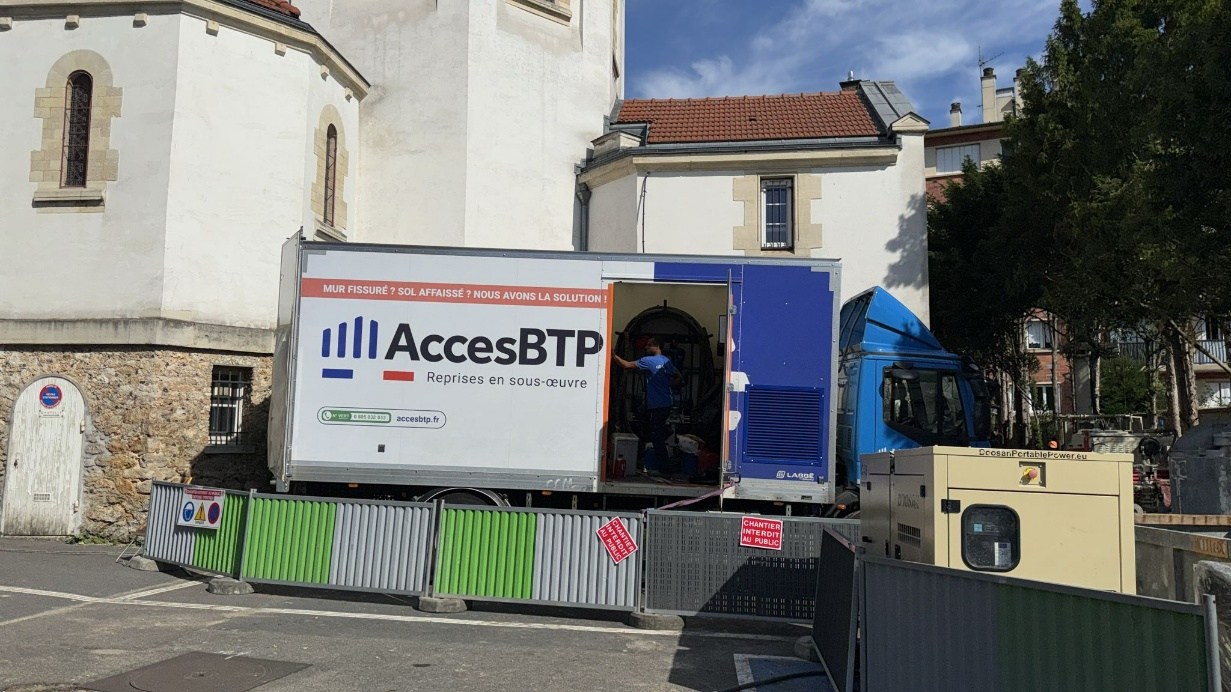

Pour restaurer la capacité portante des terrains sans recourir à des travaux lourds ni fragiliser davantage cet édifice ancien, AccesBTP a mis en œuvre son procédé de traitement des sols d'assise par injection de résine expansive à fort pouvoir expansif, jusqu'à 4 mètres de profondeur sous la plateforme de travail.

Une méthodologie rigoureuse, du plot d'essai au calepinage final

Avant toute intervention sur l'ensemble de l'édifice, un plot d'essai intégré à l'ouvrage a été réalisé sur un linéaire de 6 mètres. Cette étape a permis de :

• valider le maillage horizontal défini
• déterminer les quantités de résine nécessaires pouratteindre les objectifs d'amélioration
• confirmer les cadences d'exécution avant le déploiementà grande échelle

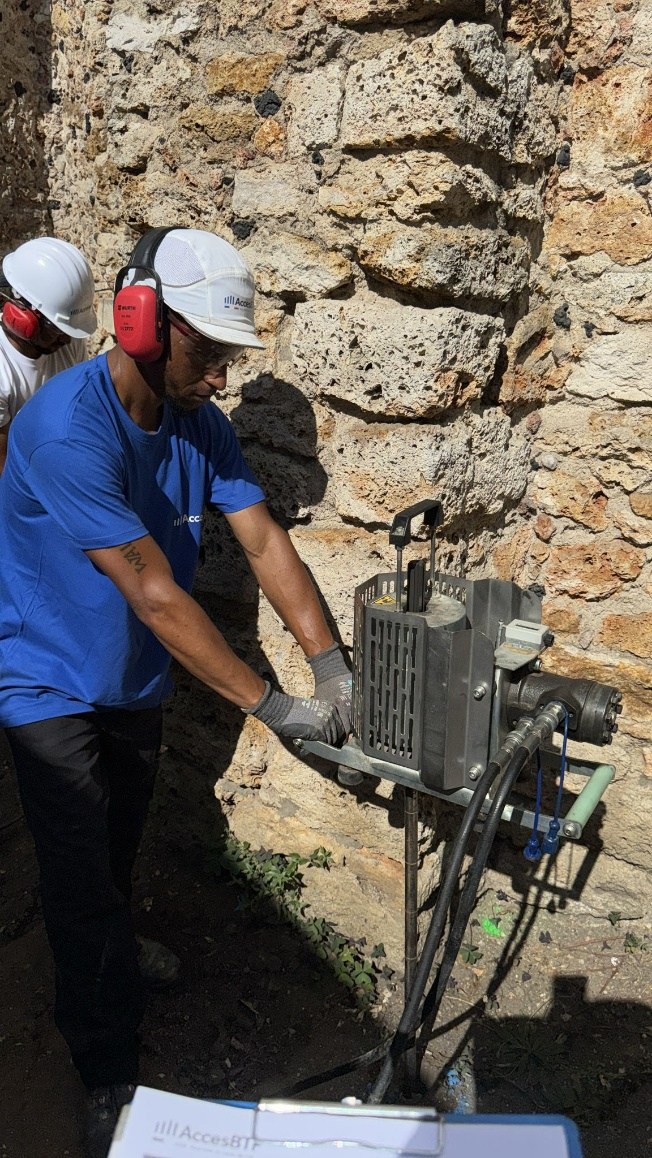

Le traitement a ensuite été déployé sur trois niveaux d'injection (à -0,20 m, -1,20 m et -2,20 m sous l'assise des fondations), avec des canules métalliques mises en place par percement au diamètre de 38 mm. La résine, un polyuréthane a été injectée liquide sous pression avant d'entrer en phase d'expansion, avec un temps de polymérisation de quelques minutes seulement.

‍

Un suivi en temps réelpour garantir la sécurité de l'édifice

Tout au long du chantier, un système de monitoring laser par mires a permis de surveiller en continu les éventuelles réactions de l'ouvrage. Dès qu'une remontée millimétrique de la structure était détectée, signe que le sol avait atteint la contrainte cible, les injections étaient immédiatement stoppées afin de préserver l'intégrité du bâtiment. Ce pilotage a été complété par des essais au pénétromètre dynamique, réalisés avant et après injection à proximité des mêmes points, pour objectiver l'amélioration des caractéristiques mécaniques du sol.

Grâce au pilotage en continu des injections et au suivi pénétrométrique, AccesBTP a pu adapter les quantités en temps réel pour répondre pleinement aux objectifs de portance fixés par la note d'exécution.

Le mot de l'équipe AccesBTP

Au-delà du traitement des sols, l'intervention a nécessité une coordination fine avec les autres corps d'état du chantier. La détection d'une canalisation d'évacuation des eaux pluviales cassée à proximité de la zone d'injection a conduit les équipes à recommander sa reprise dans les meilleurs délais, cette dégradation étant jugée susceptible de compromettre la pérennité du traitement engagé en cas de nouvelles infiltrations.

En parallèle des travaux de confortement, une réfection différenciée des revêtements de sol a été menée en concertation avec la Maîtrise d'Ouvrage : pose d'un sol souple à motif bois dans la chapelle, remise en carrelage à motif terre cuite dans la salle d'accueil, et simple rebouchage soigné au mortier dans la salle paroissiale, où les percements réalisés étaient de diamètre réduit. Cette adaptation aux besoins réels de chaque espace a permis d'optimiser l'intervention sans surcoût inutile pour la collectivité.

Le résultat et les recommandations

L'ensemble des essais pénétrométriques réalisés en fin de chantier confirme une amélioration significative des sols, avec un objectif de portance atteint ou dépassé sur toute la hauteur traitée de chaque zone d'injection.

Pour les édifices anciens ou patrimoniaux implantés sur des sols hétérogènes présentant des vides résiduels, AccesBTP recommande systématiquement :

• la réalisation d'un plot d'essai intégré à l'ouvrage avant tout déploiement à grande échelle, afin de sécuriser le maillage et les quantités de résine
• un traçage préalable exhaustif des réseaux enterrés, particulièrement déterminant lorsque ceux-ci peuvent être à l'origine de désordres géotechniques
• un suivi combiné (monitoring laser et pénétromètres) permettant d'ajuster le traitement en continu et de garantir la sécurité du bâti pendant toute la durée des injections.

‍

‍
